立式管道泵及臥式管道泵結構圖

　　管道泵指的是一種可以直接安裝在水管管道上的水泵，也可以被叫做管道離心泵。在與地面安裝的水泵相比上更加節省空間。該泵主要是用于工業運水和城市水務系統，主要優勢在于可以增壓、遠距離、高效率的運輸不含有顆粒雜物的純水類介質，該泵發展到如今已有非常豐富的規格型號，在不同的運輸環境下可選擇不同的泵體材質，是目前來說普及度非常高的運輸設備。而我們此次要為大J講解的則是管道泵的立式臥式結構特點，大J請跟著上海沈泉管道泵廠一起來看看吧。

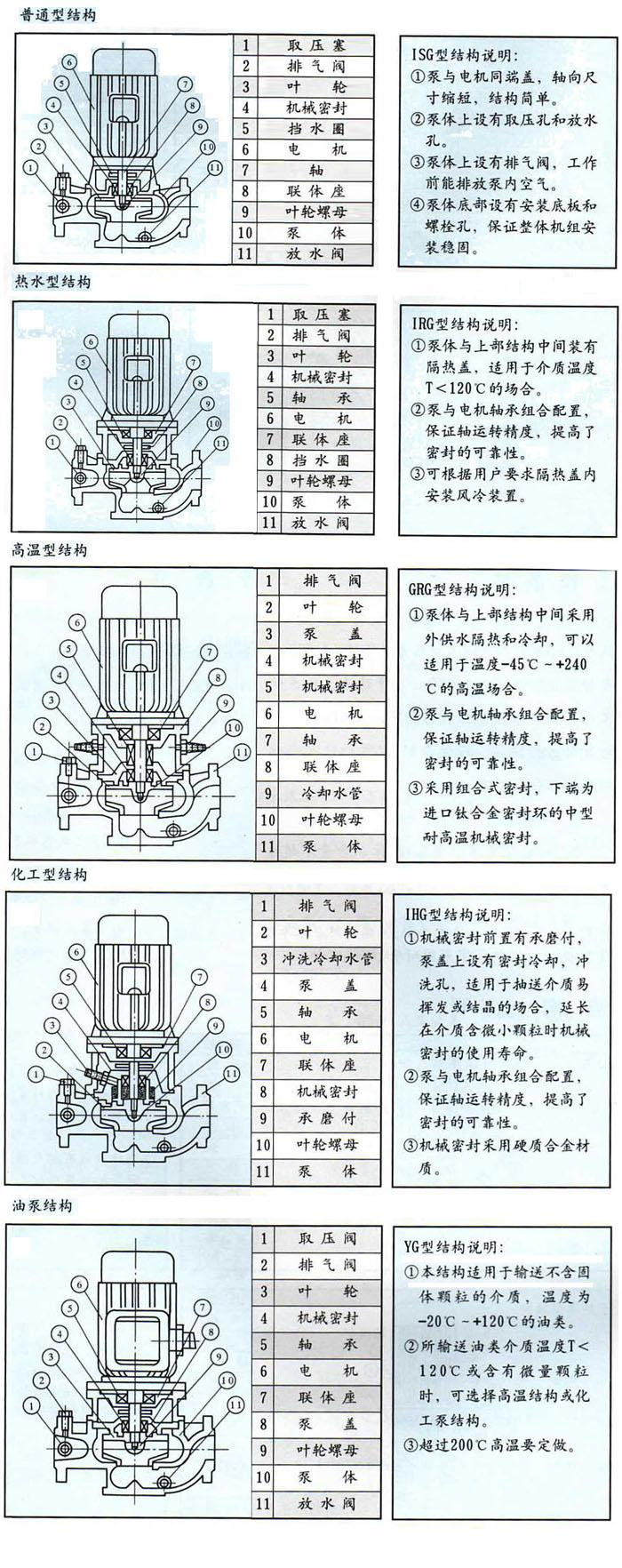

　　立式管道泵結構圖：

　　立式管道泵特點：

　　1、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，震動噪音低。

　　2、泵為立式結構，進出口口徑相同、且位于同一中心線上，可像閥門一樣安裝于管路之中，設有安裝底腳，增加泵的穩定性，外形緊湊美觀，占地面積小，建筑投入低。

　　3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。

　　4、安裝檢修方便，無需拆動管路系統，只需卸下泵聯體螺母即可抽出全部轉子部件。

　　5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

　　6、可根據管路布置的要求采用泵的豎式和橫式安裝。

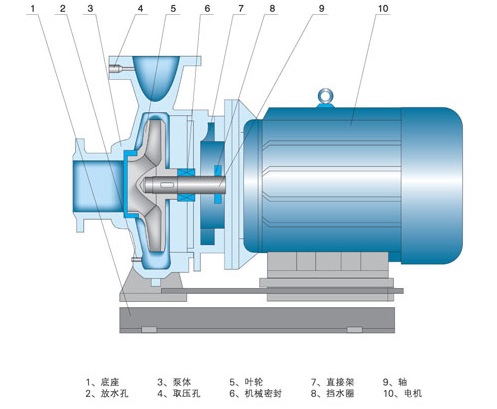

　　臥式管道泵結構圖：

　　臥式管道泵特點：

　　1、運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

　　2、滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

　　3、噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

　　4、故障率低：結構簡單合理，關鍵部分采用GJYL品質配套，整機無故障工作時間大大提高。

　　5、維修方便：更換密封、軸承、簡易方便。

　　6、占地更?。撼隹诳上蜃蟆⑾蛴摇⑾蛏先齻€方向，便管道布置安裝，節省空間。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大J提供，希望能夠對大J有所幫助。若是大J還想了解更多相關泵類知識內容，可持續關注本站。

本文參考資料來源： 中國泵閥網 泵閥商務網 中國知網
