YW型無堵塞排污液下泵的工作原理及結構圖

　　YW型無堵塞液下式排污泵是在引進G外先進技術的基礎上，結合G內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。

　　該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

　　那么大家想知道它的工作原理以及結構圖嗎?想的話就請跟著上海沈泉排污泵廠家一起來看看下面的內容介紹吧。

　　YW型無堵塞排污液下泵工作原理：

　　工作部分淹沒在液體內，軸封無泄漏現象。且占地面積小，使用可靠，維修方便，耐腐蝕性能強等特點。廣泛適用于化工、制藥、造紙、石油等工業部門。

　　排污液下泵的立式電動機以螺栓固緊電機座上，并通過彈性聯軸器與泵直接傳動、泵體、中間接管、泵架、出液管、管法蘭，以螺栓聯接構成一體，固定在底板上，泵的整體通過底板安裝在容器上。泵的軸向力與徑向力，(包括泵運轉中所產生的水壓力，葉輪及轉子重量等)，均由軸承盒內所裝單向推力球軸承，單列向心球軸承;以及滑動導軸所承受為保證泵安全正常運轉。軸承以黃油潤滑之，導軸承同所輸送的液體潤滑。因此，工作時液面必須高于葉輪中心線。伸入容器長度L的長短不同，則又分為中間導軸承結構和無中間導軸承的結構。排污液下泵的結構是泵與電機連接為一體潛入液下，實現將物料準確送達目標儲的目的。

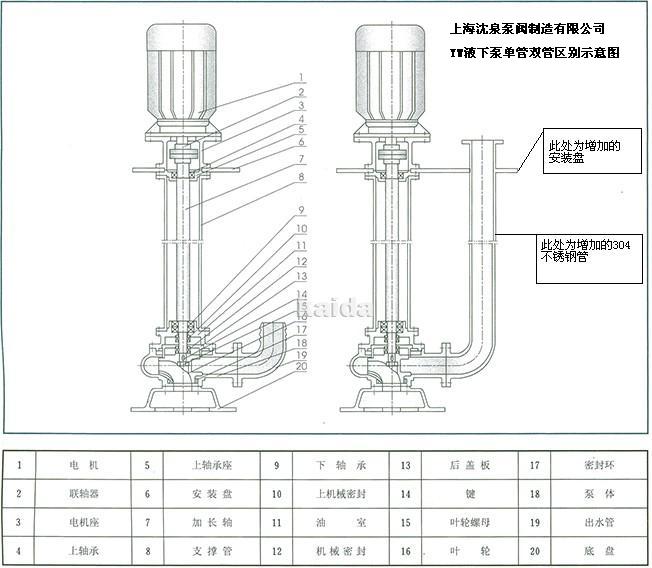

　　YW型無堵塞排污液下泵結構圖：

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭?/span>

　　上海品牌廠家沈泉泵閥生產制造的YW液下式無堵塞排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。
