QW(WQ)潛水式無堵塞排污泵性能參數表及結構圖介紹

　　今天上海沈泉排污泵廠家為大家?guī)淼膬?nèi)容是關于QW(WQ)潛水排污泵的型號參數及結構的內容介紹，希望借此能夠讓大家更好的了解這么一款泵，也希望能夠幫助到大家在日后的選型中，能夠選擇到一款適合自己的潛污泵。現在就請大家跟著小編一起來看看下面的內容吧。

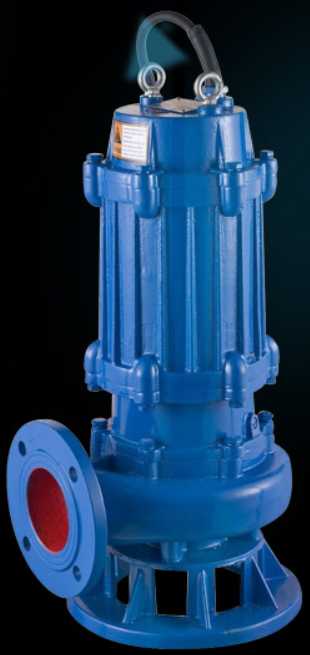

　　一、QW(WQ)型無堵塞潛水排污泵概述：

　　QW(WQ)型無堵塞潛水排污泵是在引進G外先進技術的基礎上，結合G內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。

　　在排送固體顆粒和長纖維垃圾方面，具有獨特效果。

　　該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

　　二、潛水排污泵工作原理：

　　潛水排污泵是一種用于環保行業用來輸送含固體顆粒、纖維等固液混合液體如生活污水、工業廢水、泥漿等的泵類產品。WQ型潛水排污泵由污水泵、密封系統、潛水電機、控制及保護系統、自動安裝系統等幾部分組成。與一般污水泵不同的是：QW潛水排污泵中泵與電機同軸旋轉，并同時潛入液下工作。泵的密封系統能有效地阻止液體進入到電機腔中，保護電機安全運行。控制及保護系統使泵在發生漏水、漏油、過載、過熱、缺相等故障時，及時報警并停機備修。

　　三、QW(WQ)潛水式無堵塞排污泵性能參數表：

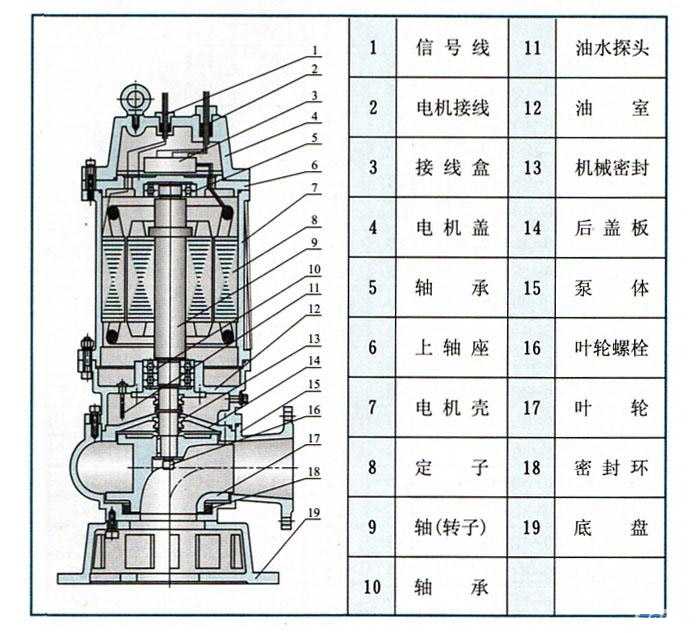

　　四、QW(WQ)潛水式無堵塞排污泵(結構圖)：

　　1、信號線 2、電機接線 3、接線盒 4、電機蓋 5、軸承 6、上軸座 7、電機殼 8、定子 9、軸(轉子) 10、軸承 11、油水探頭 12、油室 13、機械密封 14、后蓋板 15、泵體 16、葉輪螺栓 17、葉輪 18、密封環 19、底盤

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠幫助到大家。若是在選型的過程中有任何不懂的問題，可隨時像我們發起咨詢。
