選型報價： 獲取2021年價格

流量范圍：0-30（m3/h）

揚程范圍：0-60（m）

軸封形式：無

泵的類型：容積式

功率范圍：（KW）

口徑范圍：10-100（mm）

材質可選：不銹鋼

連接方式：

驅動形式：壓縮空氣

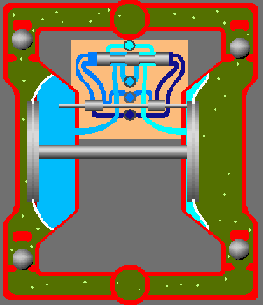

　　QBYSP型 食品級氣動隔膜泵原理



　　QBYSP型食品級氣動隔膜泵左右各裝有一塊隔膜，由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔內隔膜運動，而另一腔中氣體排出。一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，從而使兩個隔膜連續同步地往復運動。在壓縮空氣由進入配氣閥，使膜片向右運動，則室的吸力使介質由入口流入，推動球閥進入室，球閥則因吸入而閉鎖;室中的介質則被擠壓，推開球閥由出口流出，同時使球閥閉鎖，防流，就這樣循環往復使介質不斷從入口處吸入，出口處排出。

　　QBYSP型食品級氣動隔膜泵與其他隔膜泵Z明顯的不同在于配氣閥結構。QBYSP食品級氣動隔膜泵氣閥結構取消了傳統的“O”形環和柱形閥結構的配氣閥。采用三相先導式，消除了閥死點和泵停機現象。提供了正確可靠的換向信號來避免停機和更快換向是泵具有更大的流量，提供了輸送性能是脈沖更小，流動更穩。

　　QBYSP食品級氣動隔膜泵設計簡單、高可靠地空氣換向發，能保證不停機而發生安規的停車費用，所有空氣閥部件可在不拆開流動部分的情況下驚醒更換。鋁質部件經特殊處理能換低于不潔空氣造成腐蝕換向閥中塑料材質的滑塊堅固耐。

　　QBYSP型 食品級氣動隔膜泵用途

　　1.飲料工業：發酵、槽渣、熱果漿、蛇麻子液、糖漿、濃縮物、氣液混合、酒、果汁、果醬、玉米漿、牛奶、汽水、可口可樂、冰棍、雪糕、冰激凌;

　　2.制藥工業:各類藥液、血液制品、生物制品、糖衣、各類軟膏、葡萄糖、口服液等、植物萃取液、片狀物、藥膏、酒精、過濾輔助物、超過濾、血漿、廢溶劑。

　　3.乳制品工業：牛奶、乳酪、凝乳、黃油、水果酸奶、冰淇淋、各種油脂、各種穩定劑等。

　　4.食品工業：酵母、生面團、水果餡、糖衣、脂肪和油，各類果醬,蛋黃醬,土豆泥、淀粉,蔬菜湯、醬油或其他調味品、巧克力、奶油、松糕、餡類、油脂、人造黃油類等。

　　5.肉制品工業：香腸餡、脂肪、肉湯、凝膠、各類肉糜、寵物食品類等。

　　罐裝食品行業：土豆沙拉、湯、燉肉、開胃小菜、番茄、布丁、調味品、果醬和果凍類等。

　　6.飲料工業：啤酒、麥芽汁、果汁、濃縮果汁、糖漿、巧克力、可可油、玉米糖漿、凝膠類等。

　　7.化妝品工業：各類香水、面霜、沐浴露、啫喱、洗發香波、乳液、牙膏類等。

　　8.調味品工業：咸味劑、酸味劑、甜味劑、鮮味劑和辛香劑、醬油、醋、花椒漿、芥末等

　　9.日化工業：洗滌劑、雪花膏、洗發水、乳膠、洗手膏、表面活性劑、發膠、肥皂;

　　10.酒類工業：白酒、紅酒、洋酒、保健酒、黃酒、啤酒、葡萄酒、,米酒、藥酒、啤酒花。

　　QBYSP型 食品級氣動隔膜泵特點

　　1、 結構簡單、易損件少，完全無漏。

　　2、本泵無須用油潤滑，不會過載、空轉對泵也無任何影響。

　　3、具有自吸能力：不需灌引水，吸程高達7m。

　　4、流動寬蔽，通過性能好，允許通過Z大顆粒，直徑達10mm抽送泥漿、雜質時，對泵磨損甚微。

　　5、揚程、流量可通過氣閥開度實現無級調節。(氣壓調節在1-8kg/cm之間)。

　　6、對物料的剪切力G低：工作時是怎么吸進怎么吐出，所以對物料的攪動Z小，適用于不穩定物質的輸送。

　　7、不必用電，在易燃、易爆場所使用安全可靠。

　　8、沒有復雜的控制系統，沒有電纜、保險絲等，使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門。

　　9、沒有動密封，維修簡便避免了泄漏。工作時無死點。

　　QBYSP型 食品級氣動隔膜泵參數
