隔膜泵的應用可以大大提高工作效率和工作質量，但前提是選了一款高質量并且合適的隔膜泵。

　　總的來說，泵的選型需要考慮以下基礎參數：流體粘度、流量要求、流體性能、進出口信息、管路長、泵的進氣壓力、連續運行或間歇運行。根據這些參數，再對照化學耐受性表及性能曲線，便可以很好地選擇泵型。

　　1. 流體粘度

　　所謂粘度，就是流體流動中產生的阻力。日常生活中的常見產品，水的粘度是1厘珀，啤酒是3厘珀，SAE30引擎油是200厘珀，調味番茄醬是50000厘珀，礦油是64000厘珀，牙膏是190000厘珀，花生醬是250000厘珀。

　　氣動隔膜泵主要輸送低粘度流體，它無需其他附加設備就可輸送高達1000厘珀的流體。

　　2. 流量要求

　　流量是應用的重點需求，測量流量的單位有加侖/分或升/分。

　　3. 流體性能

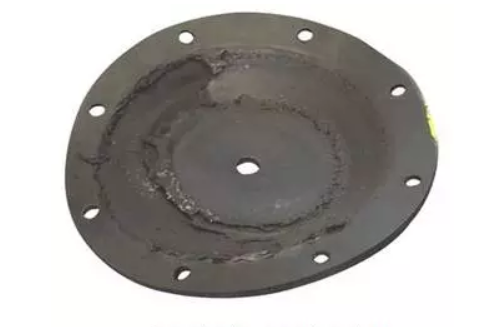

　　這是選擇泵性Z重要的因素。所謂“因地制宜”“因材施教”，當然也要“因流體選泵”。參考化學耐受性表，為每一種流體選擇合適的泵，否則流體與泵不相容會產生很嚴重的后果。

　　4. 進口信息

　　也就是進口管的內徑，要盡量使泵的連接尺寸和容器的接近，這樣才能很好地連接和運行。一般來說，氣動隔膜泵的Z大干吸高度是300-500厘米。

　　5. 出口信息

　　這取決于管路的內徑，還取決于泵送出口的管長。

　　6. 進氣壓

　　泵的進氣壓決定了泵能否滿足應用需求。充足的氣源對于正確的選型是非常必要的。

　　1 GPM美制加侖每分=1 CFM立方呎每分。

　　7. 應用信息

　　循環次數：間歇運行是指泵在一段時間開或關運行;而連續運行是指超過8小時的不間斷運行。

　　而大多數氣動隔膜泵是用于間歇運行的。

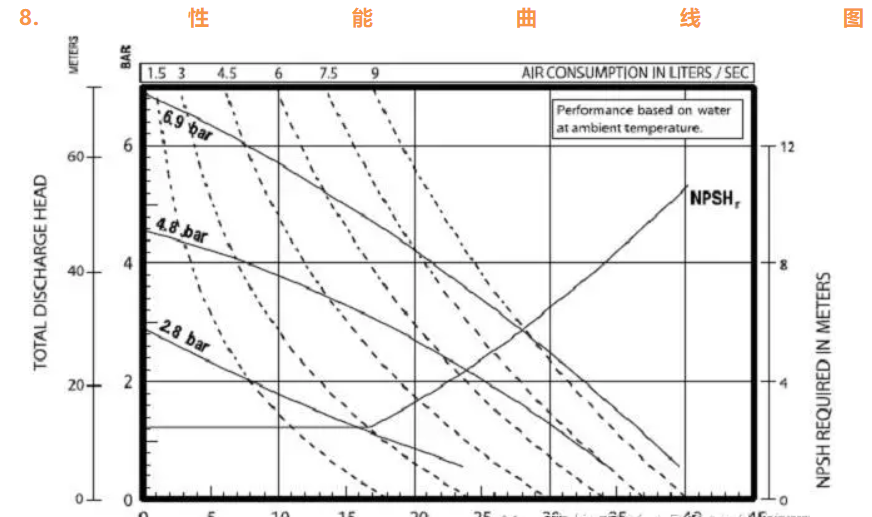

　　8. 性能曲線圖

　　我們一般參考曲線圖來看泵是否滿足應用需求，就如上圖的范例所示，X-軸代表流量，Y-軸代表背壓。

　　接下來，將為大J詳細解讀性能曲線圖：

　　a. 如何看流量

　　示例

　　背壓= 4 bar 進氣壓= 6.9 bar 流量= 22 lpm

　　讀圖

　　步驟1: 在6.9bar的進氣壓曲線上選擇4bar背壓的交叉點

　　步驟2: 垂直交叉X-軸上的點顯示為22 lmp

　　結果

　　如圖所示，此泵能輸送的范圍在 22 lpm左右

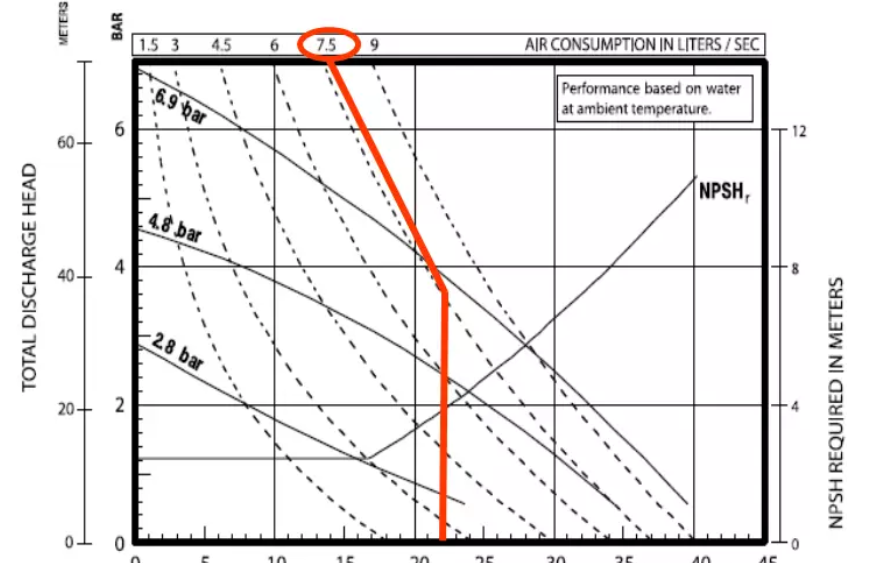

　　b. 如何看耗氣量


　　示例

　　背壓= 4 bar 進氣壓= 6.9 bar 流量 = 22 lpm

　　讀圖

　　步驟1: 從流量22 lpm垂直向上與進氣壓 6.9 bar 的曲線交叉點

　　步驟2: 讀6.9 bar交叉點與其Z接近的虛線曲線在頂X-軸的數，就是耗氣量

　　結果

　　此例中的耗氣量就在7.5 lps 左右

　　c. 如何看氣蝕余量

　　示例

　　背壓= 4 bar 進氣壓= 6.9 bar 流量 = 22 lpm

　　讀圖

　　步驟 1:. 從X-軸上22 lpm點垂直向上與氣蝕余量的曲線的交叉點

　　步驟 2: 此點向右Y-軸垂直的交叉點就是氣蝕余量

　　結果

　　在此例中，必要的氣蝕余量必要大于4m

　　d. 計算壓降

　　壓降公式

　　DP = m x Q x Lx 0.000245 / (i.d.)4

　　m = 流體粘度

　　Q = 輸送的流速

　　L = 出口管道長

　　0.000245 = 系數

　　(i.d.)4 = 管道內徑的4次方

　　示例

　　m = 500 cPs

　　Q = 20-gpm

　　L = 50 ft.

　　i.d.= 1.5”

　　計算結果

　　DP = 500 x 20 x 50 x 0.000245 / 5.0625

　　DP = 24.19-psi

　　此泵必須進氣壓高于25-psi 才可滿足需求

　　以上是根據隔膜泵的基礎性能參數所做的選型要點總結，下面我們還根據其具體結構形式進一步選擇適合的隔膜泵產品。

　　隔膜泵的具體選型方式：

　　1、隔膜泵的作用方式選擇：

　　隔膜泵的作用方式只是在選用氣動執行機構時才有，其作用方式通過執行機構正反作用和閥門的正反作用組合形成。組合形式有4種即正正(氣關型)、正反(氣開型)、反正(氣開型)、反反(氣關型)，通過這四種組合形成的隔膜泵作用方式有氣開和氣關兩種。對于隔膜泵作用方式的選擇，主要從三方面考慮：

　　a、工藝生產安全;

　　b、介質的特性;

　　c、保證產品質量，經濟損失Z小。

　　2、隔膜泵流量特性的選擇：

　　隔膜泵的流量特性是指介質流過閥門的相對流量與位移(閥門的相對開度)間的關系，理想流量特性主要有直線、等百分比(對數)、拋物線和快開等4種。常用的理想流量特性只有直線、等百分比(對數)、快開三種。拋物線流量特性介于直線和等百分比之間，一般可用等百分比特性來代替，而快開特性主要用于二位調節及程序控制中，因此隔膜泵特性的選擇實際上是直線和等百分比流量特性的選擇。

　　隔膜泵流量特性的選擇可以通過理論計算，但所用的方法和方程都很復雜。目前多采用經驗準則，具體從下幾方面考慮：

　　(1)從調節系統的調節質量分析并選擇;

　　(2)從工藝配管情況考慮;

　　(3)從負荷變化情況分析。

　　選擇好隔膜泵的流量特性，就可以根據其流量特性確定閥門閥芯的形狀和結構，但對于像隔膜閥、蝶閥等，由于它們的結構特點，不可能用改變閥芯的曲面形狀來達到所需要的流量特性，這時，可通過改變所配閥門定位器的反饋凸輪外形來實現。

　　3、隔膜泵口徑的選擇：

　　隔膜泵口徑的選擇和確定主要依據閥的流通能力即cv。在各種工程的儀表設計和選型時，都要對隔膜泵進行cv計算，并提供隔膜泵設計說明書。從隔膜泵的cv計算到閥的口徑確定，一般需經以下步驟：

　　a、計算流量的確定。現有的生產能力、設備負荷及介質的狀況，決定計算流量的qmax和qmin.

　　b、閥前后壓差的確定。根據已選擇的閥流量特性及系統特點選定s(阻力系數)，再確定計算壓差。

　　c、計算cv。根據所調節的介質選擇合適的計算公式和圖表，求得cmax和cmin.

　　d、選用cv。根據cmax，在所選擇的產品標準系列中選取>cmax且與其Z接近的一Gc.

　　e、隔膜泵開度驗算。一般要求Z大計算流量時的開度≯90%，Z小計算流量時的開度≮10%。

　　f、隔膜泵實際可調比的驗算。一般要求實際可調比≮10。

　　g、閥座直徑和公稱直徑的確定。驗證合適后，根據c確定。

　　4、隔膜泵類型的選擇

　　(1)隔膜泵的閥體類型選擇

　　閥體的選擇是隔膜泵選擇中Z重要的環節。隔膜泵閥體種類很多，常用的有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式、球形等10種。在選擇閥門之前，要對控制過程的介質、工藝條件和參數進行細心的分析，收集足夠的數據，了解系統對隔膜泵的要求，根據所收集的數據來確定所要使用的閥門類型。在具體選擇時，可從以下幾方面考慮：

　　a、耐磨損性當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥芯、閥座接合面每一次關閉都會受到嚴重摩擦。因此閥門的流路要光滑，閥的內部材料要堅硬。

　　b、耐腐蝕由于介質具有腐蝕性，在能滿足調節功能的情況下，盡量選擇結構簡單閥門。

　　c、閥芯形狀結構主要根據所選擇的流量特性和不平衡力等因素考慮。

　　d、介質的溫度、壓力當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門。

　　e、防止閃蒸和空化閃蒸和空化只產生在液體介質。在實際生產過程中，閃蒸和空化不僅影響流量系數的計算，還會形成振動和噪聲，使閥門的使用壽命變短，因此在選擇閥門時應防止閥門產生閃蒸和空化。

　　(2)隔膜泵執行機構的選擇

　　a、輸出力的考慮

　　執行機構不論是何種類型，其輸出力都是用于克服負荷的有效力(主要是指不平衡力和不平衡力矩加上摩擦力、密封力、重力等有關力的作用)。因此，為了使隔膜泵正常工作，配用的執行機構要能產生足夠的輸出力來克服各種阻力，保證高度密封和閥門的開啟。

　　對于雙作用的氣動、液動、電動執行機構，一般都沒有復位彈簧。作用力的大小與它的運行方向無關，因此，選擇執行機構的關鍵在于弄清Z大的輸出力和電機的轉動力矩。對于單作用的氣動執行機構，輸出力與閥門的開度有關，隔膜泵上的出現的力也將影響運動特性，因此要求在整個隔膜泵的開度范圍建立力平衡。

　　b、執行機構類型的確定

　　對執行機構輸出力確定后，根據工藝使用環境要求，選擇相應的執行機構。對于現場有防爆要求時，應選用氣動執行機構，且接線盒為防爆型，不能選擇電動執行機構。如果沒有防爆要求，則氣動、電動執行機構都可選用，但從節能方面考慮，應盡量選用電動執行機構。對于液動執行機構，其使用不如氣動、電動執行機構廣泛，但具有調節精度高、動作速度快和平穩的特點，因此，在某些情況下，為了達到較好調節效果，必須選用液動執行機構，如發電廠透明機的速度調節、煉油廠的催化裝置反應器的溫度調節控制等。

　　隔膜泵選型在具體選擇時，可從以下幾方面考慮：

　　1、閥芯形狀結構主要根據所選擇的流量特性和不平衡力等因素考慮。

　　2、耐磨損性當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥芯、閥座接合面每一次關閉都會受到嚴重摩擦。因此閥門的流路要光滑，閥的內部材料要堅硬。

　　3、耐腐蝕由于介質具有腐蝕性，在能滿足調節功能的情況下，盡量選擇結構簡單閥門。

　　4、介質的溫度、壓力當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門。

　　5、防止閃蒸和空化閃蒸和空化只產生在液體介質。在實際生產過程中，閃蒸和空化不僅影響流量系數的計算，還會形成振動和噪聲，使閥門的使用壽命變短，因此在選擇閥門時應防止閥門產生閃蒸和空化。

　　經過以上的解釋和說明，相信你對隔膜泵的選型一定有了更加全面而深刻的了解。如果你對泵型選擇還有疑問或是想要獲取更加詳盡的說明，歡迎聯系上海沈泉泵閥制造有限公司，銷售電話：400-6656-887!

本文參考資料來源： 中國泵閥網 泵閥商務網 中國知網
