磁力離心泵工作原理及結構特性

　　磁力離心泵是將永磁聯軸器的工作原理用于離心泵的高科技產品，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕等特點磁力離心泵可廣泛用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、酸洗、無線電、化成箔、石油、食品、電影照相洗印、科研機構、G防工業等單位抽送酸、堿液、油類稀有貴重液、毒液、揮發性液體，特別是易漏、易燃、易爆液體的輸送與增壓。

　　那么大家知道它的工作原理嗎?知道它的結構特性嗎?今天就讓上海沈泉磁力泵廠家來為大家簡單的講解一下吧。下面就請大家跟著小編一起來看看吧。

　　一、磁力離心泵的工作原理：

　　驅動機帶動泵外磁轉子通過磁場作用與內磁轉子連接并帶動葉輪轉動，當泵內充滿液體時，葉輪在驅動機的帶動下高速旋轉，在旋轉過程中一面不斷吸入介質(液體)，一面又不斷將吸入的介質(液體)排除，葉片驅使液體旋轉，如此連續做功，液體在壓力能與速度能的作用下，產生離心力。在離心力的作用下，液體沿葉片流道從中心向四周甩出，經過泵體(泵殼)送人排出管道，被輸送到工作地點。

　　二、磁力離心泵的結構特性：

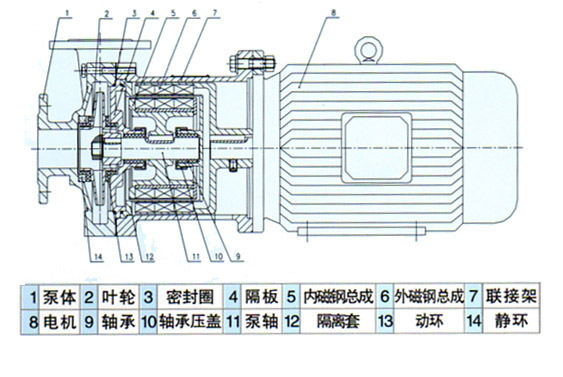

　　CQ磁力離心泵結構圖

　　1.永磁體 由稀土永磁材料制成的永磁體工作溫度范圍廣(-45-400℃)，矯頑力高，磁場方向具有很好的各向異性，在同G相接近時也不會發生退磁現象，是一種很好的磁場源。

　　2.隔離套 在采用金屬隔離套時，隔離套處于一個正弦交變的磁場中，在垂直于磁力線方向的截面上感應出渦電流并轉化成熱量。渦流的表達式為：其中Pe-渦流;K—常數;n—泵的額定轉速;T-磁傳動力矩;F-隔套內的壓力;D-隔套內徑;一材料的電阻率; —材料的抗拉強度。當泵設計好后，n、T是工況給定的，要降低渦流只能從F、D等方面考慮。選用高電阻率、高強度的非金屬材料制作隔離套，在降低渦流方面效果十分明顯。

　　3.冷卻潤滑液流量的控制 泵運轉時，必須用少量的液體對內磁轉子與隔離套之間的環隙區域和滑動軸承的摩擦副進行沖洗冷卻。冷卻液的流量通常為泵設計流量的2%-3%，內磁轉子與隔離套之間的環隙區域由于渦流而產生高熱量。當冷卻潤滑液不夠或沖洗孔不暢、堵塞時，將導致介質溫度高于永磁體的工作溫度，使內磁轉子逐步失去磁性，使磁力傳動器失效。當介質為水或水基液時，可使環隙區域的溫升維持在3-5℃;當介質為烴或油時，可使環隙區域的溫升維持在5-8℃。

　　4.滑動軸承 磁力泵滑動軸承的材料有浸漬石墨、填充聚四氟乙烯、工程陶瓷等。由于工程陶瓷具有很好的耐熱、耐腐蝕、耐摩擦性能，所以磁力泵的滑動軸承多采用工程陶瓷制作。由于工程陶瓷很脆且膨脹系數小，所以軸承間隙不得過小，以免發生抱軸事故。由于磁力泵的滑動軸承以所輸送的介質進行潤滑，所以應根據不同的介質及使用工況，選用不同的材質制作軸承。

　　5.保護措施 當磁力傳動器的從動部件在過載情況下運行或轉子卡死時，磁力傳動器的主、從動部件會自動滑脫，保護機泵。此時磁力傳動器上的永磁體在主動轉子交變磁場的作用下，將產生渦損、磁損，造成永磁體溫度升高，磁力傳動器滑脫失效。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠幫助到大家。
