CQB磁力驅動離心泵結構圖及性能參數選型表

　　相信大家也知道磁力驅動離心泵這一款優秀的泵吧，那么大家想不想知道它的結構圖和新能參數表呢?如果想的話，那么就請跟著上海沈泉磁力泵廠家一起來看看下面的內容吧。

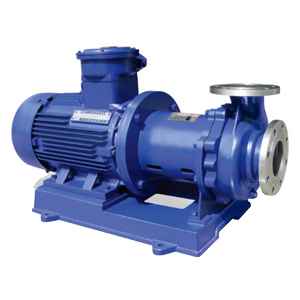

　　CQB磁力驅動離心泵概述：

　　CQB磁力驅動離心泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，完全無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。

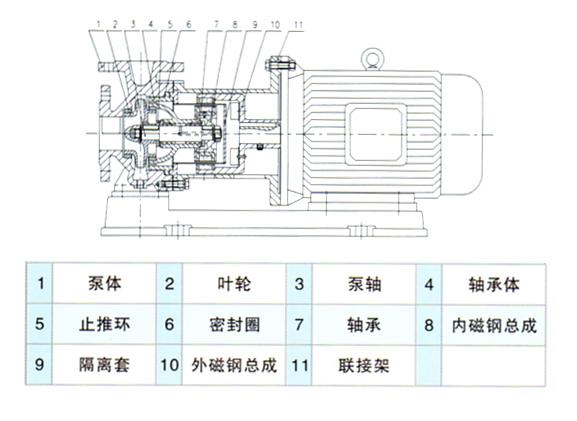

　　一、CQB型磁力驅動離心泵結構圖紙：

　　1、泵體 2、葉輪 3、泵軸 4、軸承體 5、止推環 6、密封圈 7、軸承 8、內磁鋼總成 9、隔離套 10、外磁鋼總成 11、聯接架

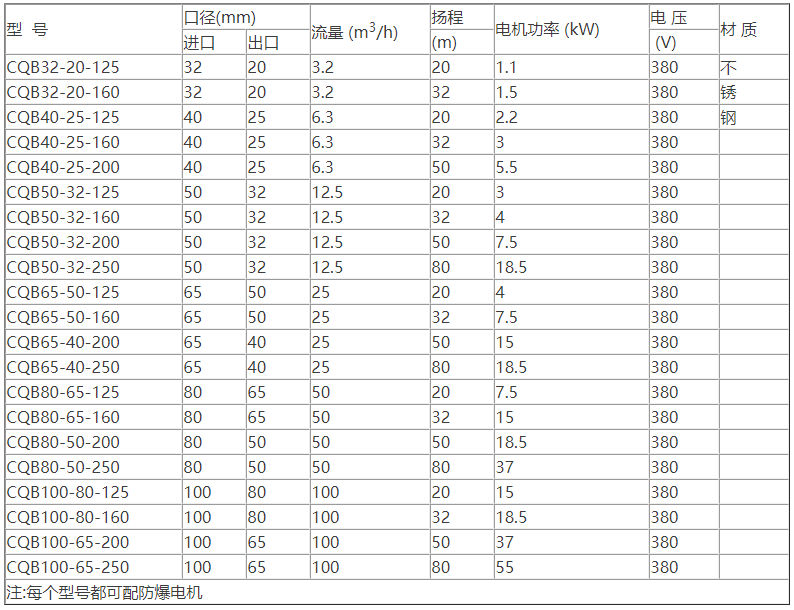

　　二、CQB型磁力驅動離心泵性能參數選型表：

　　三、磁力驅動泵工作原理：

　　無刷直流磁力驅動泵的磁鐵與葉輪注塑成一體組成電機的轉子，轉子中間有直接注塑成型的軸套，通過高性能陶瓷軸固定在殼體中，電機的定子與電路板部分采用環氧樹脂膠灌封于泵體中，定子與轉子之間有一層薄壁隔離，無需配以傳統的機械軸封，因而是完全密封。電機的扭力是通過矽鋼片(定子)上的線圈通電后產生磁場帶動永磁磁鐵(轉子)工作運轉。

　　對磁體進行n (n為偶數) G充磁使磁體部分相互組成完整耦合的磁力系統。當定子線圈產生的磁G與磁鐵的磁G處于異G相對，即兩個磁G間的位移角Φ=0，此時磁系統的磁能Z低;當磁G轉動到同G相對，即兩個磁G間的位移角Φ=2π/n，此時磁系統的磁能Z大。去掉外力后，由于磁系統的磁G相互排斥，磁力將使磁體恢復到磁能Z低的狀態。于是磁體產生運動，帶動磁轉子旋轉。

　　無刷直流水泵通過電子換向，無需使用碳刷，磁體轉子和定子矽鋼片都有多G磁場，當磁體轉子相對定子旋轉一個角度后會自動改變磁G方向，使轉子始終保持同G排斥，從而使無刷直流磁力隔離泵有較高的轉速和效率。

　　磁力隔離泵的定子與轉子完全隔離，完全避免了傳統的電機式無刷直流水泵存在的液體泄漏問題。而且可以完全潛水使用并且完全防水，有效的提高了泵的使用壽命及性能。

　　好了，以上內容就是關于CQB磁力驅動離心泵結構圖及性能參數選型表與磁力驅動泵工作原理的內容講解，希望能夠對大家有所幫助。若是大家還想了解更多相關泵類知識內容，可持續關注本站，沈泉將會為大家時時更新更多相關泵類知識內容。
