離心泵通過計算選型實例精選
導讀：離心泵選型過程基本相同，本文選擇一工程實例來具體說明離心泵的選型過程。 某廠擬新增一臺離心泵將裝置中地下污油罐中的污油經過管廊輸送至罐區的污油罐，介質條件見下表 2.1，進出口條件見下表 2.2，簡圖見圖 2.1。 表 2.1 輸送介質物性表 序號 名稱 單位 數值 備注 1 溫度 ℃ 40 2 密度 kg/m3 840 3 粘度 mPa.s 4.2 4 飽和蒸汽壓 MPa(A) 0.004 5 流量 m3/h 5 表 2.2 泵進出口條件表 序號 名...
離心泵選型過程基本相同，本文選擇一工程實例來具體說明離心泵的選型過程。
某廠擬新增一臺離心泵將裝置中地下污油罐中的污油經過管廊輸送至罐區的污油罐，介質條件見下表 2.1，進出口條件見下表 2.2，簡圖見圖 2.1。
| 表 2.1輸送介質物性表 | |||||||
| 序號 | 名稱 | 單位 | 數值 | 備注 | |||
| 1 | 溫度 | ℃ | 40 | ||||
| 2 | 密度 | kg/m3 | 840 | ||||
| 3 | 粘度 | mPa.s | 4.2 | ||||
| 4 | 飽和蒸汽壓 | MPa(A) | 0.004 | ||||
| 5 | 流量 | m3/h | 5 | ||||
|
表 2.2 泵進出口條件表 |
|||||||
| 序號 | 名稱 | 單位 | 進口 | 出口 | 備注 | ||
| 1 | 設備壓力 | MPa (A) | 0.1 | 0.1 | |||
| 2 | 吸入/排出高度 | m | -1.5 | 15 | |||
| 3 | 管徑 | m | 0.05 | 0.04 | |||
| 4 | 管長 | m | 5 | 500 | |||
| 5 | 90°彎頭 | 個 | 3 | 12 | |||
| 6 | 閘閥 | 個 | 1 | 3 | |||
| 7 | 止回閥 | 個 | 0 | 1 | |||
| 8 | 過濾器 | 個 | 1 | 0 | |||
揚程
如題，本選型是從地下污油罐中抽送污油，故而選擇自吸泵較為合適。

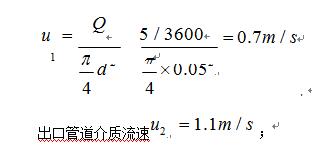

根據已知條件，計算如下： 進口管道介質流速
如題，本選型是從地下污油罐中抽送污油，故而選擇自吸泵較為合適。
根據已知條件，計算如下： 進口管道介質流速

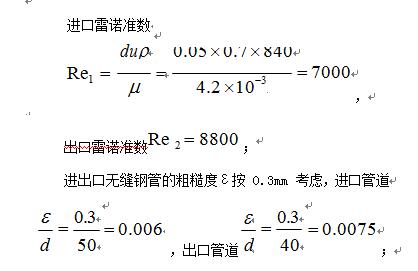

因摩擦系數是雷諾準數與相對粗糙度的函數，經查手冊得，進口管道摩擦系數 λ =0.040，出口管道λ =0.042;
泵進出口管路上管件的當量長度經查手冊得，le1=3m， le2=30m;
因泵的實際安裝高度需要低于有效安裝高度 0.5～ 1.0m，則取泵的安裝高度為 2m。
結 論
本文討論了典型離心泵的選型過程，經過計算得到用于選泵的參數如下：
流量：5m3/h
揚程：51.1m
有效汽蝕余量：9.4m
安裝高度：低于 2 m
根據以上數據從泵廠J樣本中選取合適型號離心油泵， 參照泵的性能曲線，使泵的操作參數位于高效區內，查出泵的效率從而計算軸功率。
